Eine geschichtete Seekarte gehört zu den beliebtesten Laserstücken für Seehäuser, Angler und Segler: Jede Platte ist eine Tiefenstufe, das tiefste Wasser liegt also ganz unten und die Uferlinie obenauf. Schwierig ist nicht das Schneiden, sondern die Tiefendaten. Dieser Ratgeber erklärt, woher Bathymetrie kommt, wie daraus Laserebenen werden und worauf du beim Schneiden und Stapeln achten solltest.
Kurz gesagt
- Daten: Nimm vermessene Seetiefenkarten, wo es sie gibt (viele US-Bundesstaaten, Norwegen, Finnland, die Großen Seen); anderswo eine modellierte Tiefe aus dem Datensatz GLOBathy.
- Ebenen: 4–6 Wasserebenen wirken bei 30 × 40 bis 40 × 60 cm gut; jede Ebene ist eine Tiefenlinie.
- Stapel: Grundplatte + Wasserebenen + Land + Straßen. Mit 4-mm-Platten ergeben 9 Platten ein 36 mm hohes Stück.
- Farbe: Wasserebenen von dunkel (tief) bis hell (flach) beizen oder bemalen, oder aus getöntem Acryl schneiden.
- Nicht zur Navigation: Es ist Deko, und die Datenlizenzen sagen das auch.
Woher Seetiefendaten kommen
Es gibt drei Arten von Quellen, und den Unterschied sieht man an der Wand.
| Quelle | Was es ist | Wo | Detail |
|---|---|---|---|
| Vermessene Seekarten | Tiefenlinien aus Sonarvermessungen staatlicher Behörden | Minnesota, Connecticut, Indiana, Michigan, Nebraska, New Hampshire, Maryland, Montana, Washington, Massachusetts; Norwegen (NVE); Finnland (SYKE); Große Seen (NOAA) | Echte Form des Seegrunds |
| Modellierte Tiefe (GLOBathy) | Ein weltweiter Datensatz mit mehr als 1,4 Mio. Seen und Stauseen, berechnet aus maximaler Tiefe und Uferlinie | Weltweit | Glatt, folgt der Uferlinie; gut für Deko |
| Meeres- und Küstentiefe | Globales Reliefmodell (NOAA ETOPO) | Küsten und Meere | Grob; passt für große Flächen |
Quellen, die die Maperivo-Engine nutzt, Stand 26. Oktober 2026. Jede Vermessung trägt ihre eigene Quellenangabe, und alle sind als „nicht zur Navigation“ gekennzeichnet.
In Maperivo nutzt Surveyed die Sonarkarten, Modelled das Modell auf Basis von GLOBathy, und Both (Standard für neue Projekte) nimmt Vermessungen, wo es sie gibt, und überall sonst das Modell.
Von Tiefendaten zu Laserebenen
Jede Wasserebene ist eine Kontur in einer bestimmten Tiefe: die Tiefenlinie bei 10 ft (rund 3 m), die bei 20 ft (rund 6 m) und so weiter. Schneidest du sie aus einzelnen Platten und stapelst sie, erscheint der Seegrund als Stufen. Auf der flachen Karte können die Linien Tiefenangaben und den Namen des Sees tragen.
In 3D werden dieselben Linien zum Stapel. Im Beispiel liegen sechs Wasserebenen (Water 1 bis Water 6) auf einer dunklen Grundplatte, obenauf Land- und Straßenebene: 9 Platten, 36 mm mit 4 mm Sperrholz.
Wie viele Ebenen?
| Plattenformat | Wasserebenen | Warum |
|---|---|---|
| 20 × 30 cm | 3–4 | Dünne Ringe zwischen den Linien werden auf kleinen Platten empfindlich |
| 30 × 40 cm | 4–5 | Klare Stufen ohne winzige Splitter |
| 40 × 60 cm | 5–6 | Platz für Details; mit Grundplatte, Land und Straßen insgesamt 9 Platten |
Unsere Faustregel. Steile Seen brauchen weniger Ebenen als flache, weite; prüfe den schmalsten Ring in der 3D-Vorschau.
Die Engine hält mindestens 2 mm Abstand zwischen benachbarten Tiefenlinien und entfernt Krümel unter etwa 4 mm², sodass sich auch die dünnsten Ringe noch schneiden lassen.
Tipps zum Schneiden und Veredeln
- Gleiche Platte, gleiche Charge: Schneide alle Wasserebenen aus einer Sperrholzcharge, damit die Stärke übereinstimmt.
- Vor dem Verleimen färben: Beize jede Wasserebene eine Nuance heller als die darunter, oder nimm getöntes Acryl.
- Von der Grundplatte aufwärts verleimen und am Außenrahmen ausrichten; siehe Leim, Ausrichtung und Schnittfuge.
- Harz obenauf sorgt für einen nassen Wasserlook; siehe Veredeln und Epoxidharz.
- Quellenangabe: Setze die Datenquelle auf die Rückseite oder ein Etikett (zum Beispiel „Seetiefen: Minnesota DNR, nicht zur Navigation“).

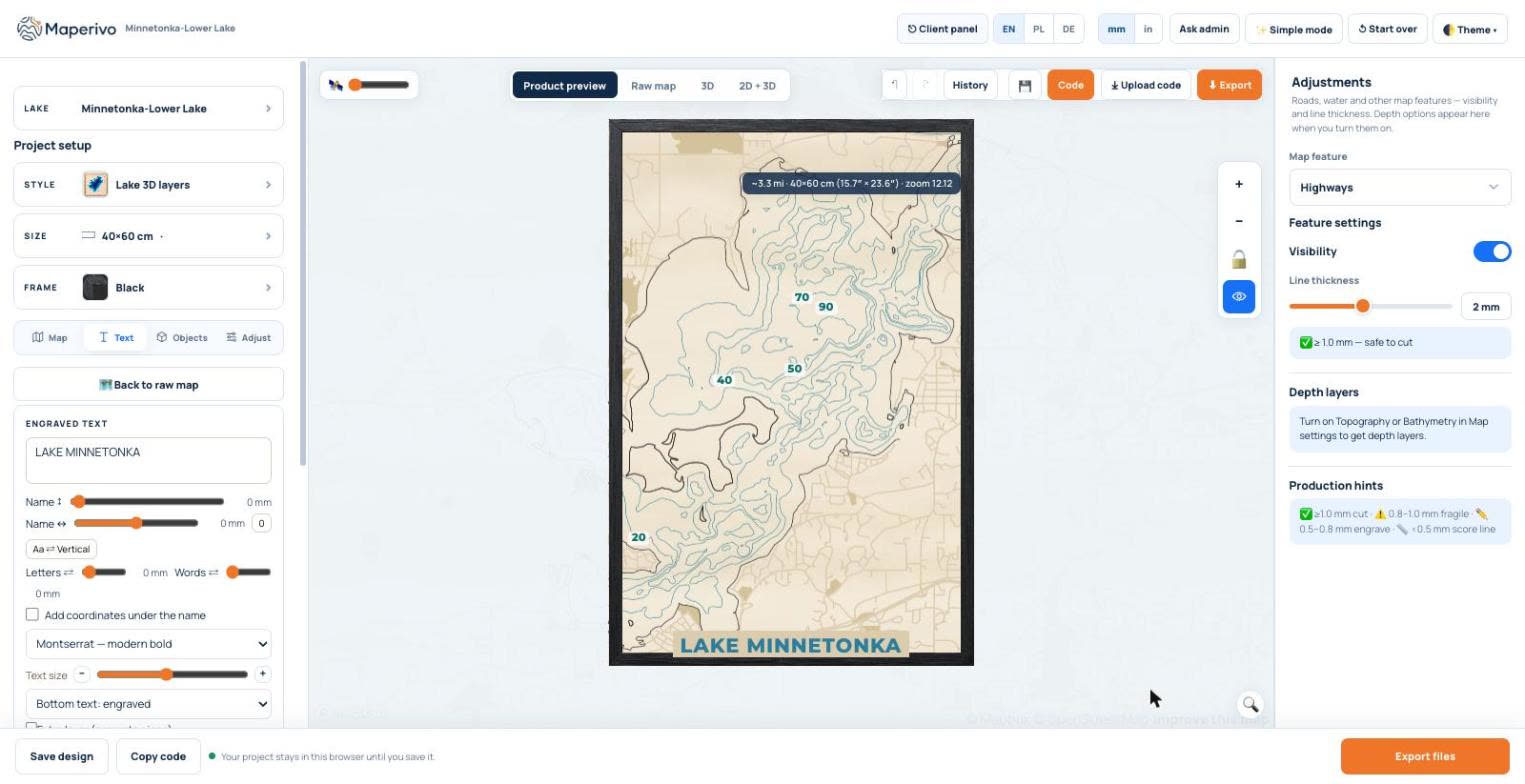

Für eine flache, gravierte Seekarte aus einer einzigen Platte siehe so entsteht eine Seetiefenkarte. Für eine geschichtete öffnest du den Laser Map Designer, wählst Lake 3D layers und suchst deinen See.
